防爆阻火器壳体结构（附图）

防爆阻火器壳体结构（附图）
管道阻火器就是根据小孔淬熄原理设计的。其结构如图所示,它由外壳1和阻火芯2组成,可以通过法兰3与管道或其它设备连接,也可以有其它各种连接方式，如管道和阻火器的自密封螺纹副等形式连接。阻火器外壳应有较大的强度,能承受爆燃(或轰爆)引起的动高压，阻火器壳体应耐腐蚀，可以用铸铁、铸铝、铸钢、不锈钢等材料制成。在阻火器内部或与其他设备组装时不得用动物皮革或植物纤维制作的垫片。阻火器壳体应能承受1.8MPa压力的水压试验，壳体在水压试验中，一分钟之内不应出现渗漏，并不能有永久变形[3]。如图2所示。

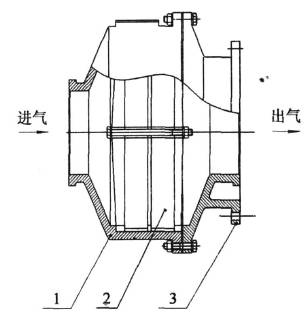

1.外壳2.阻火芯3.法兰
管道阻火器结构图
