阻火器试验方法

阻火器试验方法引用石油气体管道阻火器阻火性能和试验方法(GB-13347-1992)标准

水压试验
1、水压试验必须使用两个量程相同并经过校正的压力表，其精度不低于 1.5级，表的满刻度值为最大测压力的 1.5～2 倍。
2 、阻火器壳体在进行水压试验时，升压应缓慢，达到试验压力后，历时不小于 10 min， 其结果应符合阻火器壳体强度应能承受 1.5 倍于设计压力的水压试验，无渗漏规定。

阻火性能试验
1 、阻火性能试验装置见图 1，由引爆管段、火焰加速管段和观察段组成，引爆 管段和火焰加速管段总长度不小于 6m，观察管段长度不小于 3m，其直径与被测 阻火器公称通径相同。在引爆管段和观察管段端部分设置进气管和出气管。

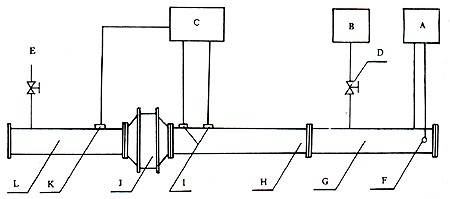

图 1  阻火器测试装置示意图

A－电火花引爆器；B－配气系统；C－测量系统；D－真空阀； E－出气管；F－点火电极；G－引爆管段；H－火焰加速管段； I－传感器；J－被测试阻火器；K－火焰探测器；L－观察管段
2、 在观察管段上安装火焰探测器，以检测阻火器是否阻火。
3、引爆管段点火的一端应封闭，观察管段的末端在引爆前应打开。
4、点火电极应安装在距引爆管段封闭端面 50 mm 处。
5 、阻爆燃试验在火焰加速管段上分别安装两个火焰速度传感器以测量火焰 传播速度，靠近阻火器的火焰速度传感器距阻火器法兰端面距离应不大于 100mm，两个火焰传感器间距为 100mm。
6 、阻爆轰试验在火焰加速管段分别安装两个压力传感器，以测量火焰传播速 度和爆轰波压力。
7 、试验介质用纯度为 99％的丙烷与空气的混合气，其中阻爆燃试验丙烷气 体积浓度为 4.3％±0.2％。阻爆轰试验丙烷气体积浓度为 7.2％±0.2％。
8 、试验介质采用静态等容分压法配气，气体预混时间不应小于 4 h。然后取 样分析，试验介质浓度必须达到 7 规定
9、采用高压脉冲电容器作为点火电源，点火能量应不大于 16 J。由脉冲电容 器通过点火电极放电点燃试验装置内 7 条规定的试验介质。
10、试验装置应采用压缩空气清扫后，用真空泵从出气管抽真空，其绝对压 力应不大于 1.33kPa，这样清扫两次后，试验介质方可从进气管输入。
11、 试验在常压下进行，从观察管段上火焰探测器的信号来判断阻火器是否 阻止火焰传播。
12、试验装置内火焰传播速度应由 5、6 条规定的火焰速度传感器或压 力传感器和相应的仪器测出。
13、试验结果必须符合阻爆燃型阻火器必须连续经受 13 次阻爆燃试验，每次必须阻止亚音速火焰通过规定。及阻爆轰型阻火器必须连续经受 13 次阻爆燃试验，每次必须阻止超音速火 焰通过
亚音速火焰通过规定。每次试验结果后应按 10条规定清扫试验装置的残余气体，然后再进行下一次试验。
